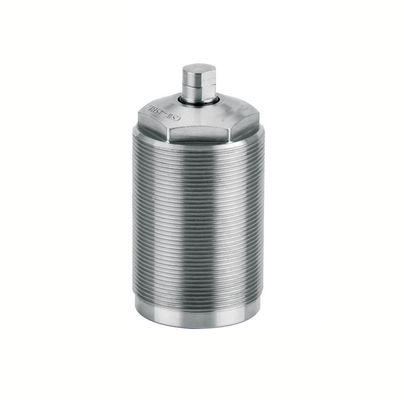

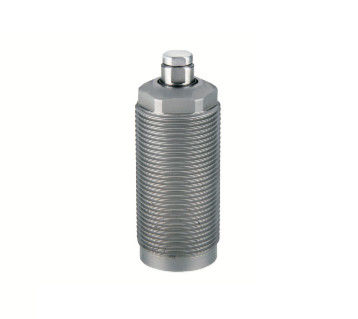

การสนับสนุนงานไฮดรอลิกแรงดันต่ำแบบญี่ปุ่นสำหรับการติดตั้งระบบอัตโนมัติที่มีประสิทธิภาพสูง

รองรับแรงดันต่ำสำหรับงานไฮดรอลิครองรับกระบอกสูบรองรับการทำงานของญี่ปุ่น

คุณสมบัติ:

1. กระบอกสูบพร้อมแขนหนีบและโครงสร้างลูกสูบสองชั้นสามารถรับกำลังแรงในการรองรับแรงกดสูงสุดและความดันสูงสุด 7 เมกกะปาสกาลภายใต้ความดันการทำงานของไฮดรอลิกต่ำ (20 ~ 70 KGF / cm2)

2. ก้านลูกสูบมีแรงสัมผัสน้อยบนชิ้นงาน (ภายใน 0.3-0.87 กิโลกรัม) ดังนั้นการสนับสนุนงานชิ้นนี้จึงเหมาะสำหรับชิ้นงานประเภทต่างๆ

3. ขนาดเล็ก (M26 ~ M45) ลูกสูบเจาะขนาดใหญ่รองรับแรงและมีเสถียรภาพในช่วงความดันต่ำ

4. ขนาดการติดตั้งแตกต่างจากผลิตภัณฑ์ในท้องตลาดในปัจจุบันซึ่งสามารถใช้แทนกันได้กับผลิตภัณฑ์ของแบรนด์อื่น ๆ

5.Max ความดันปฏิบัติการ: 10 กก. / ซม. 2

ผสม. ความดันการทำงาน: 4 kgf / cm2

6. ประเภท A: การรองรับแรงยึดด้านล่าง ที่ตำแหน่งเริ่มต้นหัวรองรับอยู่ที่ปลายสุดบนสุดภายใต้การกระทำของสปริงภายใน เมื่อทำงานชิ้นงานถูกกดลงโดยแรงโน้มถ่วงของชิ้นงานเพื่อให้หัวรองรับพร้อมกันลง เมื่อชิ้นงานวางอย่างมั่นคงหัวรองรับหยุดลง หลังจากใช้แรงดันอากาศกระบอกสูบจะถูกล็อคเพื่อให้ชิ้นงานสามารถรองรับและหยุดการทำงานได้

ประเภท B: รองรับแรงยึดสูงขึ้น ที่ตำแหน่งเริ่มต้นหัวรองรับอยู่ที่ปลายสุดสุดสุด หลังจากใส่ชิ้นงานแล้วถังรองรับจะถูกดันขึ้นเพื่อขยายศีรษะรองรับ เมื่อชิ้นงานถูกสัมผัสโดยที่หัวรองรับหัวสนับสนุนจะหยุดลงทันทีและลูกล้อรองรับจะถูกดันให้ล็อค จากนั้นหัวรองรับจะให้การสนับสนุนและหยุดที่ตำแหน่งปัจจุบัน

บันทึก:

หามวางโหลดผิดปรกติและเกินพิกัดบนหัวเสนรองรับ

อย่าหมุนก้านลูกสูบระหว่างการล็อค

รหัสสินค้า:

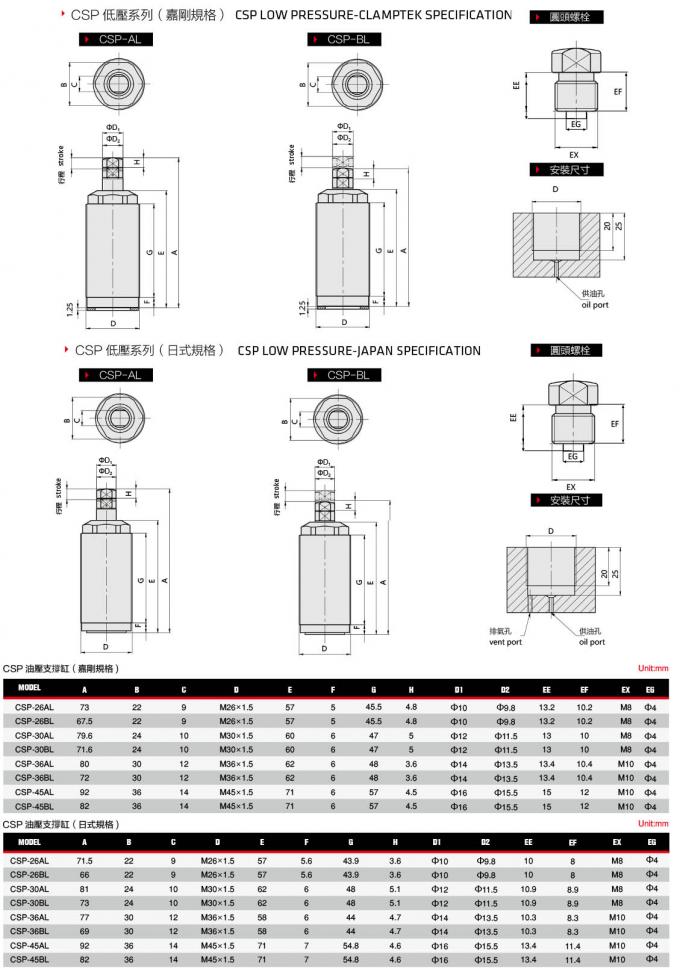

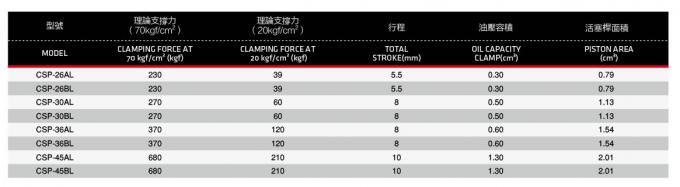

การสนับสนุนงาน CSP Series

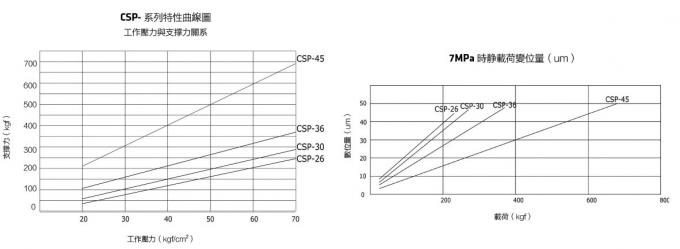

แผนที่ของความดันการทำงานและกำลังสนับสนุน
