รายละเอียดสินค้า:
การชำระเงิน:
|

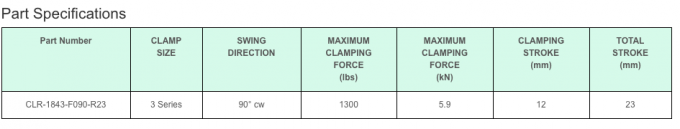

วัสดุ: | เหล็กกล้าคาร์บอน | ทิศทางสวิง: | 90 ° cw |
---|---|---|---|
แรงยึดสูงสุด (ปอนด์): | 1300 | แรงยึดสูงสุด (kN): | 5.9 |
ก้าน DIA: | 45 | จับยึด (มม.): | 12 |
TOTAL STROKE (มม.): | 23 | ประเภทการติดตั้ง: | ท่อร่วมไอดี |

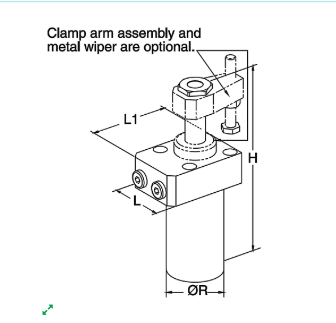

Robust Swing Clamps Top Flange 5,000 psi max กลไกการสวิงแบบคู่ที่แข็งแรง
ข้อมูลสินค้า
สูงสุด 5,000 psi
การแสดงซ้ำ
Swing Clamps ใช้กลไก helical-cam ที่ทนทานในการแกว่งแขนจับที่ชัดเจนสำหรับการโหลดแบบไม่ จำกัด Robust Swing Clamps ที่แสดงมีขนาดกะทัดรัดประหยัดและทนทานสำหรับงานหนักพร้อมกลไกการแกว่งเสริมและแขนจับที่หนักกว่าเพื่อออกแรงยึดสูงเมื่อเทียบกับขนาดของตัวหนีบ - มีความสำคัญอย่างยิ่งเมื่อใช้งานที่ความดันต่ำตั้งแต่ 450 ถึง 5,000 psi . Robust Swing Clamps นั้นเหมาะอย่างยิ่งเมื่อใช้แขนที่กำหนดเองที่ยาวกว่าและหนักกว่า ปากควบคุมการไหลแบบรวมช่วยให้สามารถใช้แหล่งพลังงานอัตราการไหลสูงโดยไม่มีข้อ จำกัด การไหลแยก แขนสามารถติดตั้งเพื่อเริ่มต้นการแกว่ง 90 °จากตำแหน่งใด ๆ ภายใน 360 ° รุ่นหน้าแปลนด้านบนที่แสดงที่นี่อนุญาตการติดตั้งแบบ low-profile โดยใช้อุปกรณ์มาตรฐานหรือการติดตั้งที่หลากหลาย
มีให้เลือกในขนาดแคลมป์ห้าขนาดการแสดงสองเท่าเท่านั้นโดยสามารถเลือกตามเข็มนาฬิกาทวนเข็มนาฬิกาหรือการแกว่งเป็นศูนย์ได้ มีให้เลือกในมุม 45 องศาและ 60 องศาตามสั่งพิเศษ แรงยึดที่ 5,000 psi พร้อมแขนยึดแบบมาตรฐาน:
แขนยึด
Swing Clamps เป็นกระบอกสูบแบบดึงซึ่งเป็นส่วนหนึ่งของจังหวะทั้งหมดที่ใช้ในการแกว่งลูกสูบและจังหวะที่เหลือจะพร้อมใช้งานเป็นช่วงหนีบ การใช้แรงดันของเหลวกับพอร์ต A (ตัวจับยึด) จะเหวี่ยงแขน 90 °บนชิ้นงานจากนั้นจึงจับลง การสลับความดันไปที่พอร์ต B (unclamping) จะยกแขนขึ้นในทางบวกจากนั้นเหวี่ยงกลับ 90 °สำหรับการโหลด / ถ่าย
Mehanism สวิงเสริมแรง
กลไกการเสริมแรงเพื่อให้แน่ใจว่าตำแหน่งแขนเป็นบวก กลไกความปลอดภัยคลัตช์ปกติรวมอยู่ในตัวหนีบแบบสวิงของเรานั้นถูกละเว้นในการออกแบบนี้ ในกรณีที่ชิ้นงานกระทบแขนยึดในระหว่างการโหลดตำแหน่งเชิงมุมของแขนจับยึดจะได้รับการดูแลอย่างแน่นอน การใช้แขนจับที่ยาวกว่าและหนักกว่าจะไม่ทำให้แขนสวิงไม่ขยับและมีผลกับตำแหน่งแขน
การติดตั้งและการจ่ายของเหลว
ความสามารถในการติดตั้งแบบคู่ช่วยให้สามารถติดตั้งแคลมป์ใด ๆ ได้โดยใช้อุปกรณ์มาตรฐานหรือการติดตั้งที่หลากหลาย พอร์ต 1/4 "BSPP สองพอร์ตสำหรับการติดตั้งเสริมที่หลากหลายให้ใช้พอร์ตโอริงที่อยู่ด้านล่างแทนพอร์ตมาตรฐานอย่าใช้อุปกรณ์ NPT สำหรับการติดตั้งที่หลากหลายพื้นผิวการติดตั้งจะต้องราบกับพื้น ปิดผนึกยึดยึดด้วยสกรูหัวซ็อกเก็ตสี่หัว
แขนยึด
สั่งซื้อแขนจับแยกด้านล่าง แรงดันใช้งานสูงสุดที่อนุญาตคือ 5,000 psi แขนหนีบแบบกำหนดเองที่ยาวกว่านั้นจะลดความดันในการใช้งานที่อนุญาตซึ่งแปรผกผันกับความยาวของแขน ทางเลือกแขนหนีบสามารถใส่กุญแจให้กับก้านลูกสูบในตำแหน่งที่คงที่ 90 °โดยการใส่เข็มทำดัชนี (สั่งแยกต่างหาก)
วัสดุ
Piston> เหล็กกล้าผสม, ไนเตรตสำหรับการสึกหรอและทนต่อการกัดกร่อน ที่อยู่อาศัย> เหล็กอ่อนไนเตรตสำหรับความต้านทานการสึกหรอและการกัดกร่อน ใบปัดน้ำฝนแบบลูกสูบ> FKM เป็นไปตามมาตรฐาน DFARS และ RoHS
ข้อดี
●มีให้เลือก 5 ขนาด●การออกแบบที่กะทัดรัดสามารถถอยกลับได้บางส่วน●แรงจับยึดสูงที่ความกดอากาศต่ำ●กลไกการแกว่งที่แข็งแรง●ไม่ไวต่ออัตราการไหลสูง●การจัดทำดัชนีของแขนหนีบในตำแหน่งที่กำหนด ตัวเลือกที่ปัดน้ำฝน●ฝาครอบสกรูที่ยื่นออกมา●การตรวจสอบตำแหน่งที่มีอยู่ในหกรุ่น●พอร์ตไฮดรอลิกและนิวเมติกรวมอยู่ในหน้าแปลน●ตำแหน่งการติดตั้ง: ใด ๆ
ใบสมัคร
ตัวหนีบสวิงไฮดรอลิกใช้สำหรับจับชิ้นงานเมื่อจำเป็นเพื่อให้พื้นที่จับยึดเป็นอิสระจากสายรัดและส่วนประกอบตัวจับสำหรับการโหลดชิ้นงานที่ไม่ จำกัด และการไม่โหลด เนื่องจากกลไกการสวิงที่แข็งแรงและความเป็นไปได้มากมายในการตรวจสอบตำแหน่งตัวหนีบแบบแกว่งเหล่านี้จึงเหมาะอย่างยิ่งสำหรับ•ระบบการผลิตอัตโนมัติ•การติดตั้งตัวยึดพร้อมการโหลดชิ้นงานผ่านระบบการจัดการ เครื่องมือกล
ลักษณะ
แคลมป์สวิงไฮดรอลิกเป็นกระบอกสูบแบบดึงซึ่งเป็นส่วนหนึ่งของจังหวะทั้งหมดที่ใช้ในการแกว่งลูกสูบ อัตราส่วนพื้นที่ที่เหมาะสม (ก้านลูกสูบ / ลูกสูบ) ช่วยให้แรงยึดสูงแล้วที่ความดันน้ำมันค่อนข้างต่ำ เนื่องจากกลไกการสวิงที่แข็งแรงตำแหน่งมุมของแขนจับจะยังคงเหมือนเดิมหลังจากการชนกันเล็กน้อยกับชิ้นงานในระหว่างการโหลดหรือการขนถ่าย การชนกันระหว่างกระบวนการจับยึดก็ไม่สำคัญเช่นกัน เมื่อใช้อัตราการไหลสูงความเร็วในการสวิงจะถูก จำกัด ด้วยจุดปีกผีเสื้อที่ติดตั้ง ที่ปัดน้ำฝน FKM ที่ก้านลูกสูบสามารถป้องกันหยาบและ swarf ร้อนได้ด้วยที่ปัดน้ำฝนโลหะที่เป็นทางเลือก ความเป็นไปได้ที่แตกต่างกันของการตรวจสอบตำแหน่งจะถูกนำเสนอที่ด้านข้าง
